塑料薄膜三大工藝（雙向拉伸 / 流延 / 吹膜）關(guān)鍵指南

一、雙向拉伸薄膜（Biaxially Oriented Film）

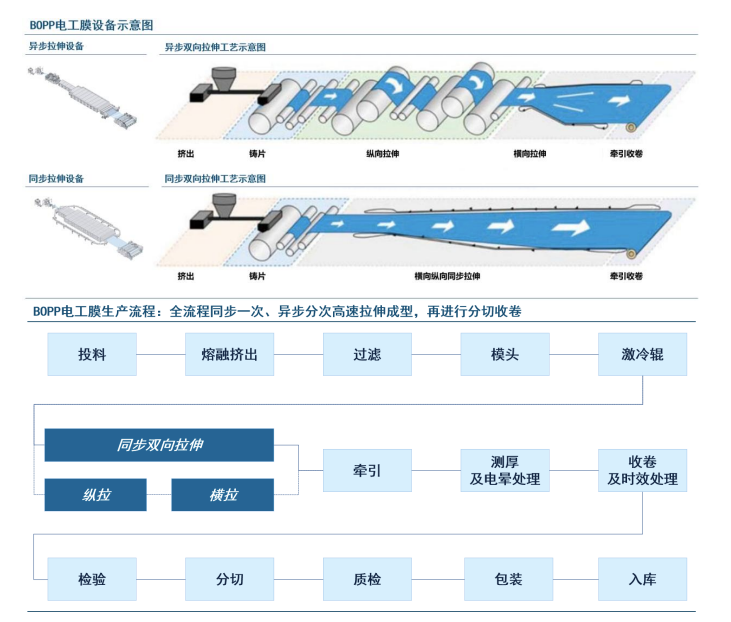

工藝核心：先將樹脂熔融擠出成厚片，再在縱向和橫向依次或同時(shí)拉伸，使分子鏈沿雙向取向排列，最后熱定型。常見品類有 BOPP、BOPET、BOPA。

優(yōu)點(diǎn)

力學(xué)性能優(yōu)異：拉伸強(qiáng)度、撕裂強(qiáng)度、挺度遠(yuǎn)高于流延和吹膜，薄膜不易破損，適合高速包裝線。

光學(xué)性能好：透明度高、光澤度好，霧度低，外觀質(zhì)感佳，適合食品、日化的高檔次包裝。

阻隔性較強(qiáng)：通過雙向取向優(yōu)化分子結(jié)構(gòu)，對(duì)氧氣、水汽的阻隔性優(yōu)于同類未取向薄膜；BOPA 還具備優(yōu)異的耐穿刺和耐低溫性能。

尺寸穩(wěn)定性好：熱收縮率低，印刷后不易變形，適合高精度印刷和復(fù)合加工。

缺點(diǎn)

設(shè)備投資大：雙向拉伸生產(chǎn)線造價(jià)高，對(duì)工藝控制精度要求嚴(yán)苛，前期投入門檻高。

薄膜厚度受限：難以生產(chǎn)厚膜（通常厚度范圍 10–50μm），無(wú)法滿足重包裝等厚膜需求。

耐沖擊性較差：分子取向?qū)е卤∧ご嘈栽黾?，低溫環(huán)境下易脆裂，不適合單獨(dú)作為重包裝或抗跌落包裝。

無(wú)法生產(chǎn)熱封膜：雙向拉伸工藝破壞了樹脂的熱封性能，需復(fù)合熱封層才能實(shí)現(xiàn)熱封。

二、流延薄膜（Cast Film）

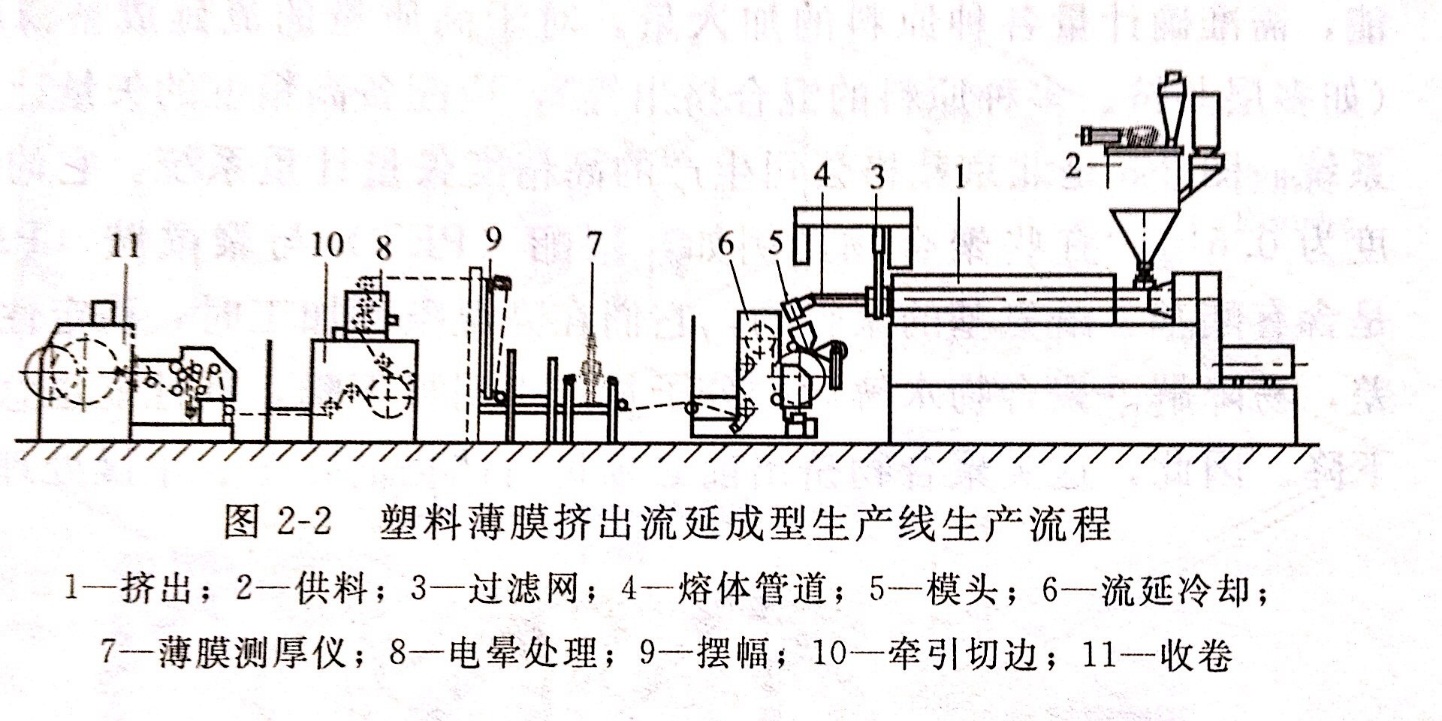

工藝核心：樹脂熔融后從 T 型模頭擠出，直接貼合在冷卻輥上快速冷卻定型，形成薄膜。常見品類有 CPP、CPE、C-PET。

優(yōu)點(diǎn)

生產(chǎn)效率高：冷卻速度快，薄膜成型周期短，可實(shí)現(xiàn)高速量產(chǎn)；幅寬可以做得很寬。

光學(xué)性能出色：冷卻均勻，薄膜透明度高、霧度極低，表面平整光滑，印刷和復(fù)合效果好。

厚度均勻性好：模頭擠出 + 冷卻輥定型的工藝，能精準(zhǔn)控制薄膜厚度公差，優(yōu)于吹膜。

熱封性能優(yōu)異：無(wú)需復(fù)合即可直接熱封，熱封溫度范圍寬、熱封強(qiáng)度高，是食品包裝熱封層的首選。

柔韌性好：分子無(wú)明顯取向，薄膜柔軟有韌性，耐沖擊性優(yōu)于雙向拉伸薄膜。

缺點(diǎn)

力學(xué)強(qiáng)度較低：拉伸強(qiáng)度、挺度弱于雙向拉伸薄膜，包裝時(shí)易起皺，不適合高速自動(dòng)化包裝線。

阻隔性一般：未經(jīng)過取向處理，對(duì)氧氣、水汽的阻隔性不如雙向拉伸薄膜，需通過共擠改性提升。

設(shè)備能耗較高：冷卻輥需要持續(xù)低溫，能耗比吹膜工藝高。

厚度范圍有限：過厚的薄膜冷卻不均勻，易出現(xiàn)晶點(diǎn)，通常厚度范圍 15–200μm。

三、吹膜（Blown Film）

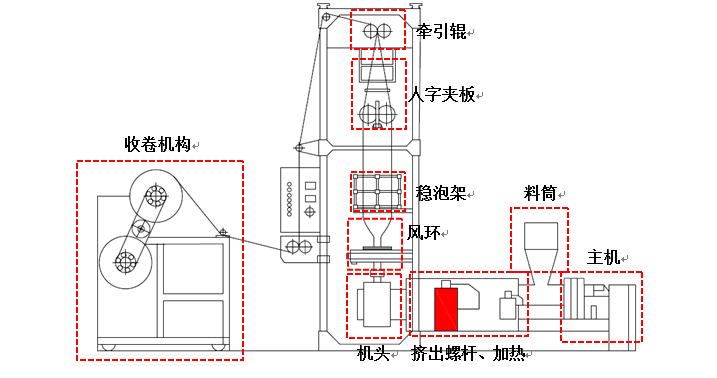

工藝核心：樹脂熔融后經(jīng)環(huán)形模頭擠出，同時(shí)從模芯吹入壓縮空氣，使薄膜橫向吹脹，再經(jīng)牽引輥拉伸定型，形成筒狀薄膜。常見品類有 PE 吹膜、PVC 吹膜。

優(yōu)點(diǎn)

設(shè)備投資低：生產(chǎn)線結(jié)構(gòu)簡(jiǎn)單，造價(jià)遠(yuǎn)低于雙向拉伸和流延設(shè)備，適合中小型企業(yè)。

厚度范圍廣：可生產(chǎn)超薄膜（幾 μm）到厚膜（幾百 μm），還能直接生產(chǎn)筒狀膜，無(wú)需制袋工序，節(jié)省成本。

力學(xué)性能均衡：薄膜具有一定的雙向取向（吹脹橫向 + 牽引縱向），柔韌性、耐沖擊性好，抗穿刺能力強(qiáng)，適合重包裝（如垃圾袋、購(gòu)物袋）。

能耗較低：無(wú)需額外冷卻輥低溫系統(tǒng)，依靠空氣冷卻，能耗比流延工藝低。

原料適應(yīng)性強(qiáng)：可使用再生料生產(chǎn)，降低原料成本，適合低端包裝需求。

缺點(diǎn)

光學(xué)性能差：空氣冷卻不均勻，薄膜表面易有波紋，透明度和光澤度低于流延和雙向拉伸薄膜，外觀質(zhì)感一般。

厚度均勻性差：吹脹過程中薄膜厚度受風(fēng)壓、牽引速度影響大，公差范圍寬，不適合高精度印刷。

生產(chǎn)速度慢：空氣冷卻效率低，薄膜成型速度慢，量產(chǎn)效率低于流延工藝。

幅寬受限：薄膜幅寬受模頭尺寸和吹脹比限制，難以生產(chǎn)超寬幅薄膜。
