技術(shù)干貨｜纖維素鍍鋁膜高阻隔性能是如何實(shí)現(xiàn)的？

當(dāng)你撕開(kāi)一包可降解零食包裝，或是拆開(kāi)一款環(huán)保醫(yī)藥內(nèi)包，看到內(nèi)壁銀光閃閃的材質(zhì)時(shí)，你可能會(huì)以為是普通鍍鋁膜，實(shí)則不然。

真正的塑料基鍍鋁膜雖性價(jià)比高，但難以降解；純鋁箔阻隔性無(wú)敵卻成本高、柔韌性差。而深圳市凱峰新材料有限公司研發(fā)生產(chǎn)的纖維素鍍鋁膜，是將天然可再生的纖維素基材與金屬鋁完美結(jié)合的綠色新材料，既保留了鍍鋁膜的高阻隔、高光澤特性，又兼具纖維素的可降解、環(huán)保優(yōu)勢(shì)，還大幅降低了包裝端的環(huán)保成本。

那么，這層鍍?cè)诶w維素基材上的微米級(jí)金屬層是如何 “成型” 的？它如何兼顧阻隔性與環(huán)保性？生產(chǎn)中遇到基材吸潮、鋁層結(jié)合力差該怎么辦？

今天，我們結(jié)合凱峰新材的技術(shù)研發(fā)與生產(chǎn)實(shí)踐，把這款綠色納米鎧甲的秘密扒個(gè)底朝天。

 第一章：纖維素鍍鋁膜是怎么獲得高阻隔性能的？

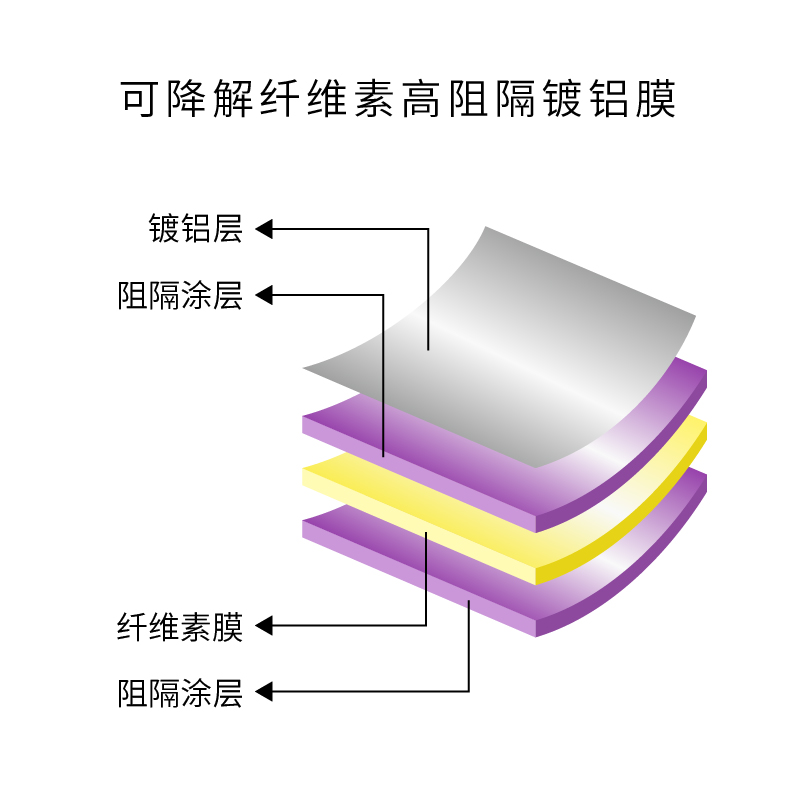

纖維素鍍鋁膜的本質(zhì)，是在改性再生纖維素膜（凱峰新材核心基材）表面，通過(guò)真空蒸鍍形成一層極薄的金屬鋁層，核心工藝仍屬物理氣相沉積（PVD），但針對(duì)纖維素基材的親水、吸潮、耐溫特性做了全套工藝適配，是凱峰新材在綠色包裝材料領(lǐng)域的核心技術(shù)成果。

1. 物理氣相沉積 (PVD) 原理（凱峰工藝適配版）

凱峰新材的真空鍍鋁工藝，在傳統(tǒng) PVD 基礎(chǔ)上增加了纖維素基材預(yù)處理環(huán)節(jié)，適配纖維素的材料特性，核心流程仍為三步：

• 高真空環(huán)境：整個(gè)過(guò)程在真空度達(dá)到 10??TORR 級(jí)別的真空室中進(jìn)行，且凱峰新材在真空室增設(shè)了在線濕度監(jiān)控模塊，嚴(yán)控基材揮發(fā)的水汽，避免影響鍍層質(zhì)量。
• 蒸發(fā)：將 99.98% 以上高純度鋁絲送入 1300℃-1400℃的氮化硼 / 二硼化鈦蒸發(fā)舟中，鋁絲瞬間熔化成鋁原子云；凱峰新材通過(guò)精準(zhǔn)調(diào)控蒸發(fā)電流，適配纖維素基材的耐溫上限，避免基材受熱變形。
• 沉積：經(jīng)預(yù)干燥、電暈處理的纖維素薄膜以 600-800m/min 的速度（適配纖維素基材韌性）通過(guò)蒸發(fā)區(qū)上方，冷卻的鋁原子在纖維素膜表面凝結(jié)，形成致密金屬層；凱峰新材采用定制化冷卻輥，讓纖維素膜與冷輥緊密貼合，快速降溫避免基材熱皺。

2. 微觀阻隔機(jī)制：環(huán)?；牡?“致密防護(hù)”

纖維素薄膜作為天然聚合物，分子鏈間存在微小空隙，且本身具有一定親水性，氧氣、水分子易滲透；凱峰新材通過(guò)基材改性 + 致密鋁層雙重方案，實(shí)現(xiàn)阻隔性能的大幅提升：

• 鋁層厚度：鍍鋁層厚度精準(zhǔn)控制在 300-500 埃（0.03-0.05μm），僅為頭發(fā)絲直徑的二百分之一，少量金屬即可實(shí)現(xiàn)高效阻隔，契合綠色低碳理念。
• 致密屏障：鋁原子在改性纖維素膜表面緊密堆積，物理堵死纖維素分子鏈間的空隙；同時(shí)凱峰新材的再生纖維素基材經(jīng)醋酸纖維素、天然提取物改性（專利工藝），本身孔隙更均勻，鍍鋁后阻隔性進(jìn)一步提升。
• 多重防護(hù)：鋁層高反射率可阻擋紫外線和可見(jiàn)光，防止食品、醫(yī)藥氧化哈??；致密的鋁層晶格結(jié)構(gòu)讓氣體、水分子無(wú)法穿透，兼顧阻隔性與環(huán)保性。

凱峰實(shí)測(cè)數(shù)據(jù)：普通 15μm 改性纖維素薄膜透氧率約為 150 cc/m²?day，經(jīng)凱峰工藝鍍鋁后的纖維素鍍鋁膜，透氧率可降至 0.8 cc/m²?day 以下，阻隔性能提升 180 倍以上，且可完全生物降解，遠(yuǎn)優(yōu)于傳統(tǒng)塑料基鍍鋁膜的環(huán)保屬性。

 第二章：主要用于哪些領(lǐng)域？

凱峰新材的纖維素鍍鋁膜，憑借高阻隔、遮光、可降解、低成本四大核心優(yōu)勢(shì)，完美契合當(dāng)下綠色包裝的發(fā)展趨勢(shì)，廣泛應(yīng)用于食品、醫(yī)藥、電子、文創(chuàng)等領(lǐng)域，成為傳統(tǒng)鍍鋁膜的環(huán)保升級(jí)替代方案：

1. 綠色休閑食品包裝

• 代表作：可降解薯片袋、餅干袋、堅(jiān)果真空袋
• 作用：遮光防止油脂氧化、阻濕保持食品酥脆，且包裝廢棄后可自然降解，解決傳統(tǒng)塑料包裝的環(huán)保痛點(diǎn)；凱峰定制化的薄型纖維素鍍鋁膜，大幅降低食品包裝的材料成本。

2. 醫(yī)藥與健康食品包裝

• 代表作：中藥顆粒內(nèi)包、益生菌鋁塑膜、保健品小袋
• 作用：強(qiáng)力阻隔氧氣和水汽，鎖住有效成分活性，且纖維素基材符合食品藥品接觸材料標(biāo)準(zhǔn)，無(wú)塑化劑等有害物質(zhì)，凱峰工藝可實(shí)現(xiàn)鍍鋁膜的高精度分切，適配醫(yī)藥包裝的小規(guī)格需求。

3. 環(huán)保電子與工業(yè)包裝

• 代表作：可降解電子元件靜電屏蔽袋、環(huán)保型隔熱反射膜
• 作用：鋁層導(dǎo)電形成法拉第籠效應(yīng)，有效屏蔽靜電；鋁層高反射率實(shí)現(xiàn)隔熱效果，而纖維素基材可降解，解決電子包裝廢棄后的污染問(wèn)題，凱峰新材可根據(jù)客戶需求調(diào)整鋁層厚度，適配不同屏蔽、隔熱要求。

4. 文創(chuàng)與農(nóng)業(yè)環(huán)保包裝

• 代表作：環(huán)保文創(chuàng)禮盒鍍鋁紙、可降解果園反光地膜、綠色禮品拉花
• 作用：利用金屬光澤實(shí)現(xiàn)裝飾或反光效果（促進(jìn)果實(shí)著色），廢棄后可自然降解，契合文創(chuàng)、農(nóng)業(yè)領(lǐng)域的綠色發(fā)展需求；凱峰新材的纖維素鍍鋁膜可實(shí)現(xiàn)彩色鍍鋁，裝潢效果優(yōu)于傳統(tǒng)鋁箔。

第三章：工藝上有哪些難點(diǎn)？（凱峰技術(shù)攻關(guān)重點(diǎn)）

纖維素鍍鋁膜的核心難點(diǎn)，在于纖維素基材與金屬鋁的特性適配—— 纖維素親水、吸潮、耐溫性低于塑料基材，與鋁層的表面能差異更大。凱峰新材通過(guò)多年研發(fā)，攻克了三大工藝難點(diǎn)，形成了專屬的纖維素鍍鋁工藝體系：

1. 高真空度 + 低水汽的雙重把控

不僅要保證鋁原子的平均自由程大于蒸發(fā)源到薄膜的距離，更要嚴(yán)控纖維素基材揮發(fā)的水汽：若真空度不足或基材水汽超標(biāo)，鋁原子會(huì)與空氣分子、水汽反應(yīng)，導(dǎo)致鍍層發(fā)黑、附著力差，甚至生成無(wú)阻隔性的氧化鋁。凱峰新材通過(guò)基材預(yù)干燥 + 真空室在線除水雙重工藝，從源頭解決該問(wèn)題。

2. 纖維素基材的 “精準(zhǔn)熱平衡”

• 熱源：蒸發(fā)舟溫度高達(dá) 1300-1400℃，輻射熱極強(qiáng)；
• 基材：纖維素膜耐溫僅 80-100℃，遠(yuǎn)低于 CPP/PE 等塑料基材，且受熱易收縮、起皺；
• 凱峰攻關(guān)方案：采用低速走膜 + 超低溫冷卻輥（-20℃至 - 30℃）的組合工藝，讓纖維素膜快速貼合冷輥降溫，同時(shí)通過(guò)精準(zhǔn)的張力控制系統(tǒng)，避免膜面因熱脹冷縮產(chǎn)生褶皺，實(shí)現(xiàn) “高溫蒸發(fā) + 低溫護(hù)膜” 的平衡。

3. 纖維素與鋁層的 “強(qiáng)結(jié)合力突破”

纖維素為親水型極性基材，鋁為金屬非極性材料，表面能差異遠(yuǎn)大于塑料與鋁，若不做特殊處理，鋁層極易脫落。凱峰新材通過(guò) **“電暈 + 專用底涂” 雙重預(yù)處理 **，大幅提升纖維素基材與鋁層的結(jié)合力，解決了核心技術(shù)痛點(diǎn)。

 第四章：會(huì)出現(xiàn)哪些問(wèn)題？應(yīng)該如何解決？（凱峰生產(chǎn)實(shí)操指南）

凱峰新材在纖維素鍍鋁膜的規(guī)?；a(chǎn)中，總結(jié)了四大常見(jiàn)質(zhì)量缺陷，并形成了針對(duì)性的排查與解決方案，既是生產(chǎn)實(shí)操指南，也是凱峰的核心工藝經(jīng)驗(yàn)：

問(wèn)題一：鍍鋁層轉(zhuǎn)移（纖維素基材專屬高發(fā)問(wèn)題）

現(xiàn)象：復(fù)合熟化后剝離檢查，鋁層從纖維素基材上脫落，粘到膠水層上，基材變透明，透光可見(jiàn) “滿天星” 狀脫落點(diǎn)。根本原因：纖維素基材與鋁層的附著力 < 鋁層與膠水的粘接力；纖維素基材表面親水，未做針對(duì)性底涂處理。凱峰解決對(duì)策：

1. 纖維素專用底涂：使用凱峰研發(fā)的纖維素基材專用底涂劑，改性基材表面，提升與鋁層的界面極性，這是最核心的解決方案；
2. 低溫強(qiáng)化電暈：鍍鋁前對(duì)纖維素膜進(jìn)行在線低溫電暈，清潔表面并提升表面張力，避免高溫電暈導(dǎo)致纖維素膜老化；
3. 環(huán)保膠水適配：復(fù)合時(shí)選用凱峰定制的聚氨酯環(huán)保膠水（適配纖維素基材），固化收縮率小，對(duì)鋁層內(nèi)應(yīng)力低，且可降解，契合整體環(huán)保屬性。

問(wèn)題二：鍍鋁層發(fā)黑、發(fā)灰

現(xiàn)象：膜面無(wú)金屬光澤，呈灰蒙蒙或黑褐色，阻隔性大幅下降，甚至完全喪失阻隔效果。根本原因：纖維素基材吸潮導(dǎo)致真空室水汽超標(biāo)，鋁原子與水汽、殘余氧氣反應(yīng)；或蒸發(fā)溫度過(guò)低，鋁原子動(dòng)能不足，堆積松散。凱峰解決對(duì)策：

1. 基材預(yù)干燥：纖維素膜進(jìn)入真空室前，經(jīng) 80℃恒溫預(yù)干燥 2 小時(shí)，徹底去除基材內(nèi)部水汽（凱峰標(biāo)準(zhǔn)化工藝）；
2. 真空室檢漏除水：定期清洗真空室，清理?yè)醢宸e鋁（積鋁易吸附空氣和水汽），檢查真空泵組效率，確保真空度與除水效果雙達(dá)標(biāo)；
3. 精準(zhǔn)調(diào)溫：根據(jù)纖維素膜的實(shí)際狀態(tài)，適當(dāng)提高蒸發(fā)電流，保證鋁原子的沉積密度。

問(wèn)題三：白條與濺射點(diǎn)

現(xiàn)象：膜面出現(xiàn)一道道未鍍鋁的白線，或流星狀的飛濺點(diǎn)，飛濺點(diǎn)處纖維素基材易被燙傷、破損。根本原因：鋁絲純度不足含雜質(zhì)，或蒸發(fā)舟積碳嚴(yán)重導(dǎo)致鋁液潤(rùn)濕性變差；纖維素基材表面有晶點(diǎn)，導(dǎo)致局部無(wú)法鍍鋁。凱峰解決對(duì)策：

1. 高純鋁絲標(biāo)配：全程使用 99.98% 以上高純度鋁絲，從源頭避免雜質(zhì)導(dǎo)致的飛濺；
2. 蒸發(fā)舟定期維護(hù)：調(diào)整送絲位置至舟中心，每 8 小時(shí)清理一次蒸發(fā)舟，積碳嚴(yán)重時(shí)直接更換，防止鋁液流淌不均；
3. 改性基材除晶點(diǎn)：凱峰生產(chǎn)的再生纖維素基材，經(jīng)脫泡、高精度涂布工藝，大幅減少表面晶點(diǎn)，從基材端避免白條問(wèn)題。

問(wèn)題四：阻隔性不穩(wěn)定

現(xiàn)象：膜面金屬光澤良好，但透氧率 / 透濕率測(cè)試不合格，批次間波動(dòng)大。根本原因：鍍層厚度不均或針孔過(guò)多；纖維素基材吸潮導(dǎo)致鍍鋁過(guò)程中產(chǎn)生微觀針孔，或基材表面爽滑劑析出。凱峰解決對(duì)策：

1. OD 值精準(zhǔn)監(jiān)控：通過(guò)光學(xué)密度（OD 值）實(shí)時(shí)監(jiān)控鍍層厚度，凱峰標(biāo)準(zhǔn)要求 OD 值達(dá)到 2.2-2.6，兼顧阻隔性與纖維素基材的柔韌性；
2. 基材全程防潮：纖維素膜從生產(chǎn)、倉(cāng)儲(chǔ)到鍍鋁，全程在濕度≤40% 的環(huán)境中進(jìn)行，凱峰配備全封閉防潮輸送線，避免基材吸潮；
3. 無(wú)爽滑劑基材定制：針對(duì)高阻隔需求的產(chǎn)品，凱峰提供無(wú)爽滑劑改性纖維素基材，避免爽滑劑析出導(dǎo)致的鍍層針孔。

 第五章：有哪些注意事項(xiàng)？（凱峰避坑指南）

纖維素鍍鋁膜因基材的親水、可降解特性，比塑料基鍍鋁膜更 “嬌氣”，凱峰新材結(jié)合多年的生產(chǎn)、應(yīng)用經(jīng)驗(yàn)，總結(jié)了三大核心注意事項(xiàng)，覆蓋倉(cāng)儲(chǔ)、加工、使用全流程：

1. 極度怕潮、忌酸堿（纖維素 + 鋁層雙重腐蝕風(fēng)險(xiǎn)）

• 纖維素基材親水吸潮，吸潮后會(huì)變形、起皺，且水汽會(huì)腐蝕鋁層；鋁是活潑金屬，接觸酸堿會(huì)迅速氧化消失，雙重特性導(dǎo)致對(duì)環(huán)境要求極高。
• 凱峰操作指南：倉(cāng)庫(kù)保持干燥通風(fēng)，濕度嚴(yán)格控制在 30%-40%，溫度 25℃左右；復(fù)合膠水固化劑嚴(yán)禁過(guò)量，避免殘留 NCO 與水反應(yīng)生成酸性副產(chǎn)物，凱峰推薦使用自研的低酸值環(huán)保膠水，從源頭避免鋁層腐蝕。

2. 忌過(guò)度揉搓、死折（纖維素基材韌性適配）

• 鋁層是剛性金屬，纖維素基材韌性低于塑料基材，過(guò)度折疊、揉搓會(huì)導(dǎo)致鋁層產(chǎn)生針孔和裂紋，阻隔性呈指數(shù)級(jí)下降，且纖維素基材易在死折處斷裂。
• 凱峰操作指南：分切、制袋、運(yùn)輸過(guò)程中，采用凱峰定制的低張力控制系統(tǒng)，避免膜面產(chǎn)生死折痕；制袋時(shí)減少急彎折疊，適配纖維素基材的韌性特點(diǎn)。

3. 時(shí)效性更嚴(yán)苛（附著力衰減更快）

• 纖維素基材的電暈處理效果隨時(shí)間衰減更快，且吸潮會(huì)加速鋁層附著力下降，保質(zhì)期短于塑料基鍍鋁膜。
• 凱峰操作指南：纖維素鍍鋁膜建議在2-4 個(gè)月內(nèi)使用完畢；若庫(kù)存時(shí)間過(guò)長(zhǎng)，復(fù)合前需進(jìn)行上機(jī)測(cè)試，凱峰提供低溫補(bǔ)電暈專用工藝，在不損傷纖維素基材的前提下，恢復(fù)表面張力，提升鋁層附著力。

 總結(jié)

深圳市凱峰新材料有限公司研發(fā)生產(chǎn)的纖維素鍍鋁膜，是用微米級(jí)金屬鋁+可再生纖維素基材，實(shí)現(xiàn)了 “高阻隔 + 全環(huán)保” 的雙重突破，既用最少的金屬資源換取了基材性能的最大化提升，又解決了傳統(tǒng)鍍鋁膜的環(huán)保痛點(diǎn)，堪稱綠色包裝界的性價(jià)比之王。

作為綠色新材料研發(fā)與生產(chǎn)企業(yè)，凱峰新材認(rèn)為，要保證纖維素鍍鋁膜的質(zhì)量與性能，核心在于三個(gè)維度的定制化把控，也是凱峰的核心技術(shù)優(yōu)勢(shì)：

1. 原材料端：定制改性再生纖維素基材（防吸潮、低晶點(diǎn)），標(biāo)配 99.98% 以上高純鋁絲，從源頭適配鍍鋁工藝；
2. 工藝端：守住 “高真空 + 低水汽” 底線，通過(guò)預(yù)干燥、低溫冷卻、專用底涂，實(shí)現(xiàn)纖維素與鋁層的完美適配；
3. 應(yīng)用端：針對(duì)纖維素的親水、可降解特性，全程防潮、防腐、低張力加工，適配綠色包裝的全場(chǎng)景需求。

讀懂了凱峰新材的這款纖維素鍍鋁膜，也就掌握了綠色軟包裝保鮮技術(shù)的核心命門。在環(huán)保政策趨嚴(yán)、綠色包裝成為主流的當(dāng)下，纖維素鍍鋁膜必將成為傳統(tǒng)鍍鋁膜的核心升級(jí)方向，而凱峰新材也將持續(xù)在纖維素基材改性、鍍鋁工藝優(yōu)化上深耕，為綠色包裝行業(yè)提供更優(yōu)質(zhì)的材料與解決方案。
